Creality Sonic Pad, le test

Nous nous retrouvons cette fois pour le test du tant attendu Creality Sonic Pad, sorti il y a peu de temps. Cette “tablette” permet d’utiliser la puissance du firmware Klipper sur une imprimante 3D qui n’en est pas pourvue d’origine, celui-ci étant installé dans le Sonic Pad, sur l’ensemble de vos imprimantes Creality.

Unboxing et présentation

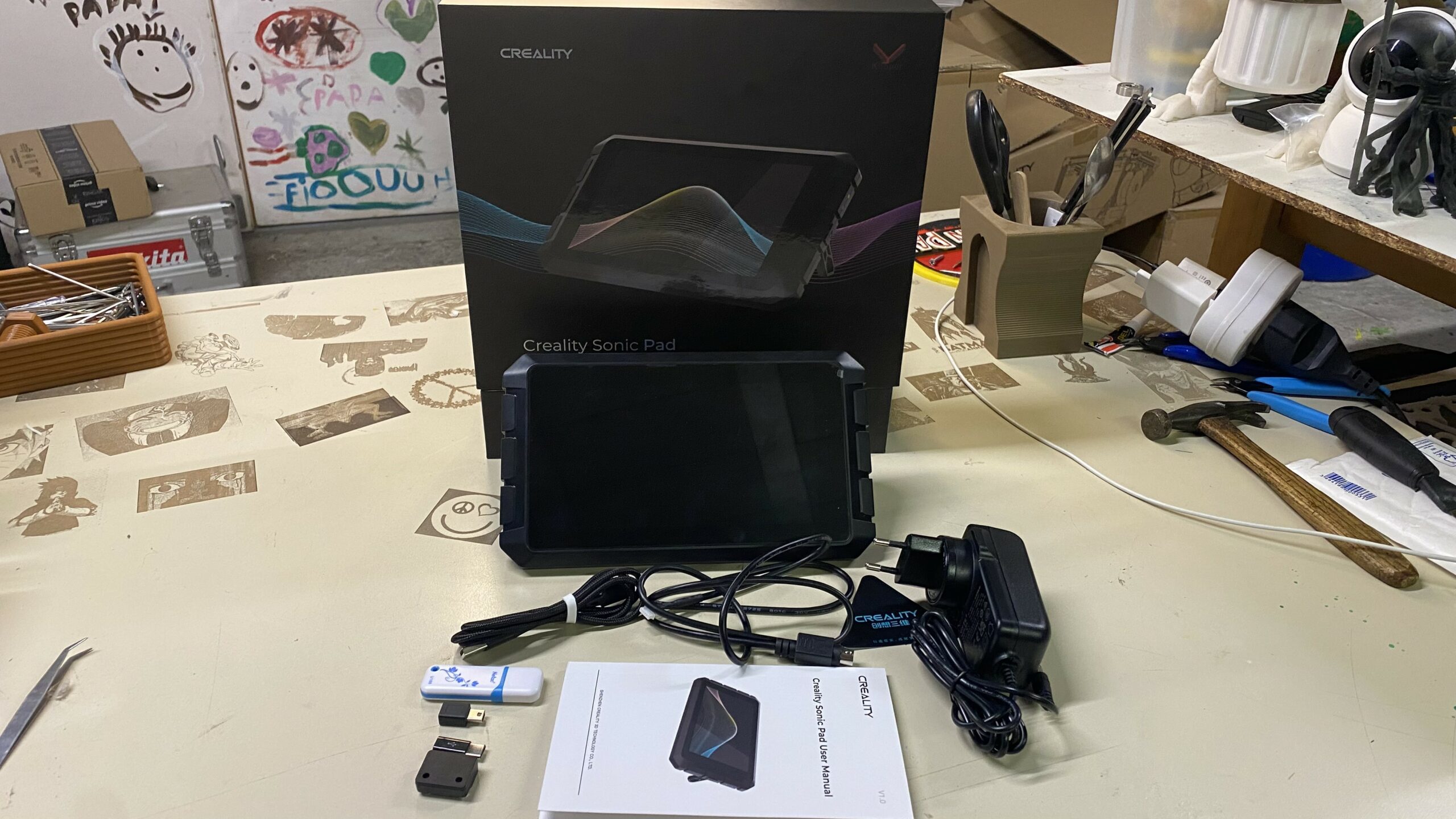

Dans un bel écrin noir, on découvre le Sonic Pad. Un grand écran tactile de 7 pouces, le firmware Klipper tourne accompagné d’un processeur 64 bits. Le pad a un écran de résolution 1024 × 600 pixels dans un boitier au format 222 x 130 x 40 mm. Il a des pieds pliants et la base de la tablette est caoutchoutée pour assurer une meilleure stabilité une fois posé.

Le Sonic Pad, c’est aussi 2 Go de RAM et 8 Go de stockage embarqué. Rapide en fonctionnement, la navigation dans les fichiers est relativement fluide. Le démarrage de Klipper prend un peu moins de 10 secondes. Vous pouvez accéder à la plupart des fonctionnalités en quelques appuis sur l’écran tactile.

Le Creality Sonic Pad peut se connecter à toutes les imprimantes 3D FDM du marché via un câble USB. Il faut, de fait, que votre machine ait un port USB de libre pour cela.

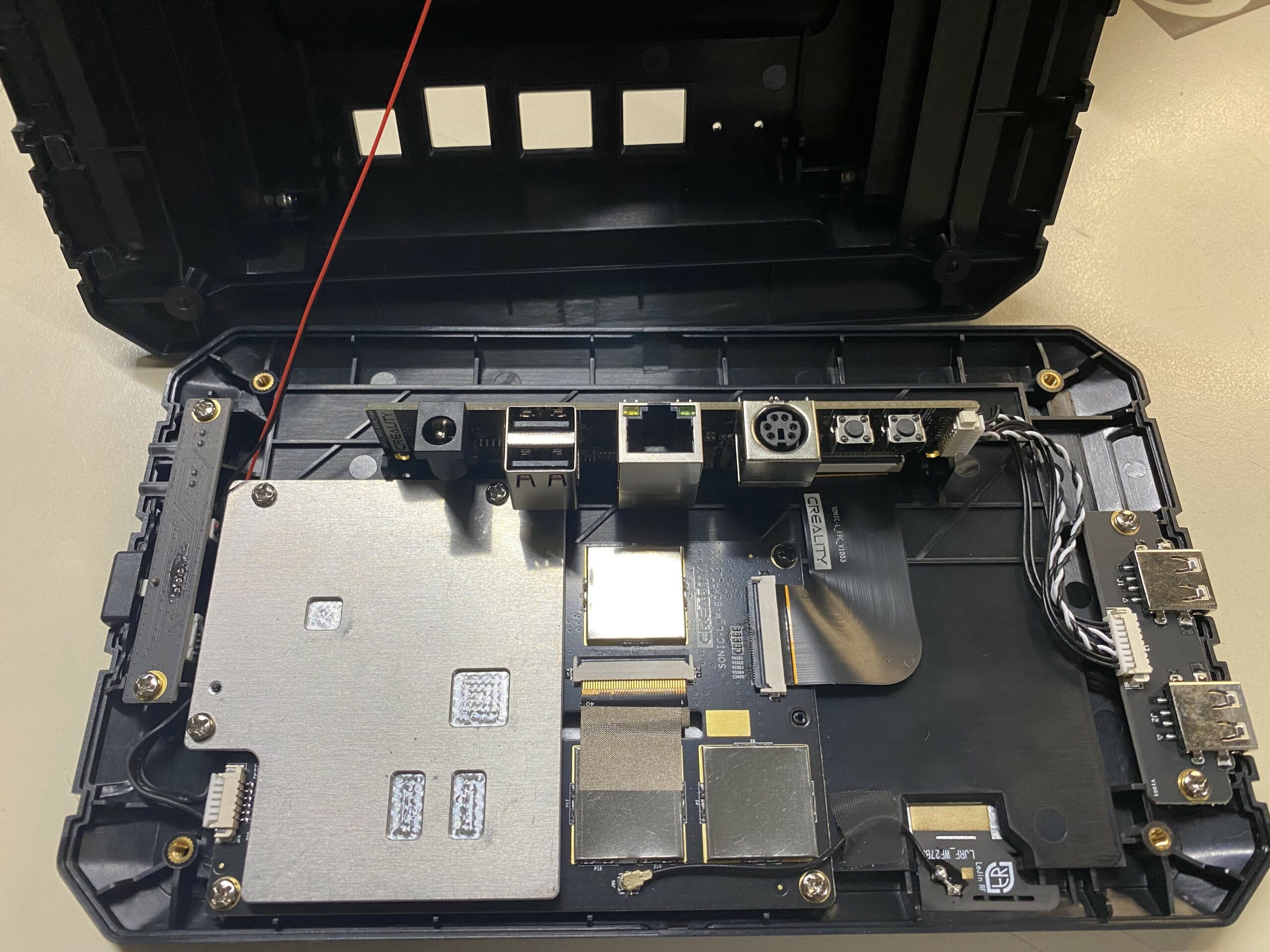

Quatre ports USB, dont deux sur la gauche du boitier. Sur la face arrière se trouvent deux autres ports USB, un port Ethernet, la prise de courant et un port PS/2 pour connecter l’accéléromètre.

Compatibilité du Sonic Pad

Dans la première fournée, le boitier a été préconfiguré pour Ender-3 V2, Ender-3 S1 et Ender-3 S1 Pro. D’autres profils d’imprimantes suivront par la suite. La réactivité de Creality pour élargir la compatibilité du Sonic Pad est appréciable, en plus la communauté assure aussi un gros travail à ce sujet et Creality fait ouvertement appel à elle pour élargir et faciliter l’accès au Sonic PAD.

Une mise à jour de début novembre 2022 ajoute la compatibilité avec les imprimantes 3D suivantes : Creality Ender3 Pro, Ender 5 Plus, Ender 3 Max, Ender3 S1 Plus, CR10 Smart, CR10S Pro V2, CR10 V3. –

Cette liste va encore s’agrandir, le constructeur souhaitant rendre compatible la totalité de ses machines avec le boitier Sonic Pad.

Vitesse et fonctionnalités supplémentaires

Les algorithmes de Klipper vont vous permettre de multiplier par 4 ou 5 votre vitesse de print – vous pourrez voir quelques vidéos sur notre nouvelle chaine TikTok, n’hésitez pas à vous y abonner.

Le Creality Sonic Pad prend en charge l’aperçu du modèle G-Code lors du découpage avec Creality Print, UItimaker Cura, Pursa Slicer et Super Slicer, c’est-à-dire que l’objet à imprimer s’affiche sur l’écran du Pad avant de démarrer l’impression.

Le constructeur précise que le “Creality Sonic Pad prend en charge les macros programmables définies par l’utilisateur, chaque macro combinant une série de commandes à une fonction spécifique pour une plus grande efficacité”. Très prometteur !

Le Sonic Pad peut aussi être équipé d’une caméra USB (non fournie), qui vous permettra de surveiller vos prints et de faire des vidéos timelapse si une âme d’artiste se réveille en vous. Là, et c’est vraiment dommage, Creality loupe le coche de proposer un seul package avec une petite webcam. Je pense que pour 30 ou 40 euros de plus, un package avec la caméra inclue eut été une bonne idée.

Test vidéo du Creality Sonic Pad

Un format un peu différent cette fois-ci, les abonnés à notre TikTok ont eu la primeur des images du SonicPad à l’oeuvre !

Mode d’emploi du Creality Sonic Pad

Après avoir allumé le Sonic Pad, vous êtes guidé pendant toute sa configuration. Ensuite, choisissez votre langue et connectez-vous à votre réseau. Personnellement, j’ai choisi la connexion sans fil Wifi, le port Ethernet vous permet quant à lui une connexion filaire sur un switch ou une box internet.

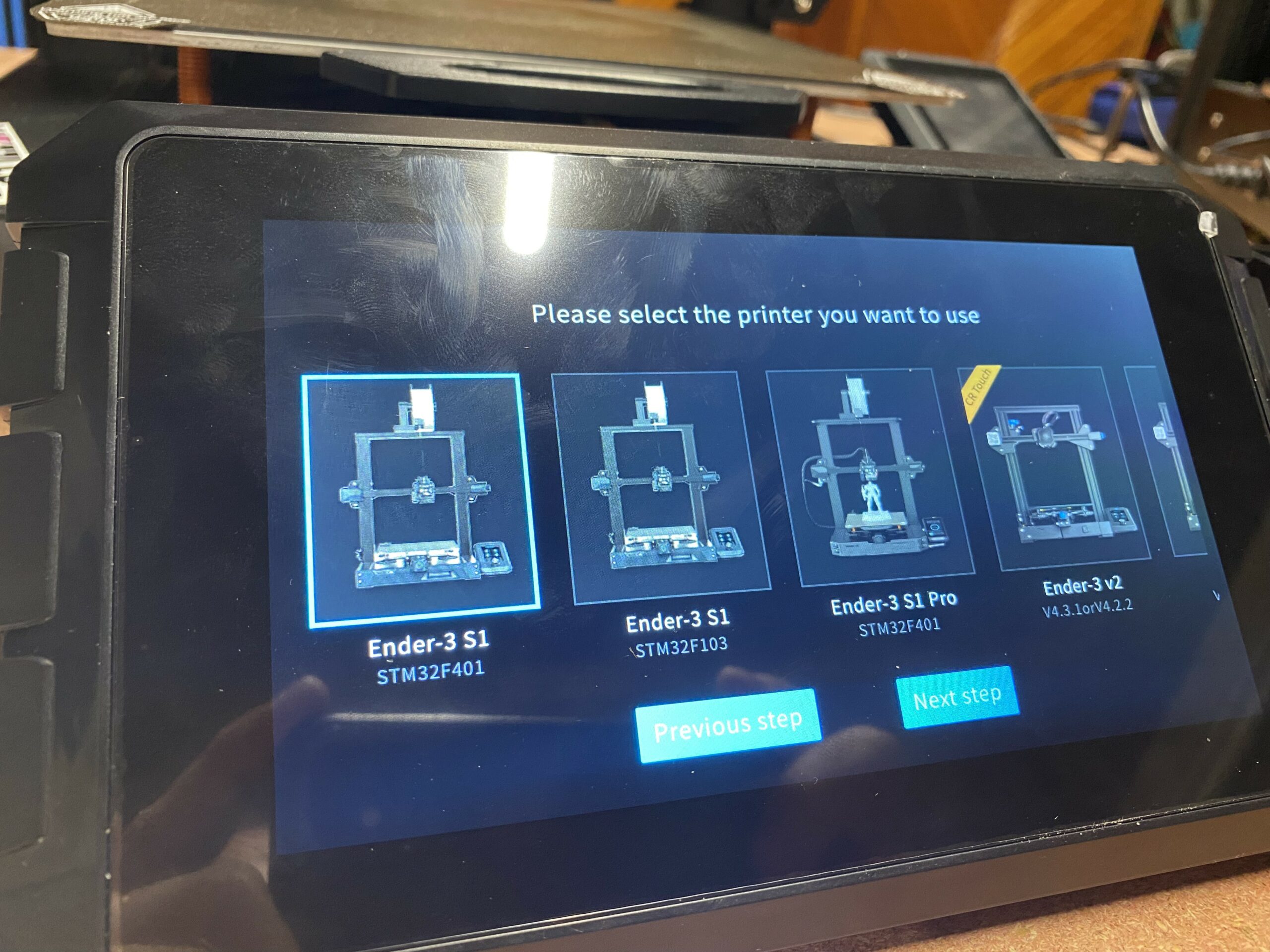

Puis, vous n’avez qu’à choisir votre imprimante Creality dans la liste proposée. Pour ce test, je l’ai branché sur ma Ender 3 S1 Pro.

Une fois la clé USB Creality insérée, le SonicPad copie le firmware Klipper de l’imprimante de votre choix, que vous devrez ensuite insérer dans l’imprimante. Et là, vous me dites : “Mais Guiguimaker, la Ender S1 Pro n’a pas de port pour clé USB !” Je vous réponds : “Exact !” Il faut donc copier le dossier du firmware à la racine d’une carte SD et l’insérer dans le lecteur SD de l’imprimante. C’est une étape importante, soyez concentré. 😉

Une fois cette étape terminée, vous connectez l’imprimante 3D au Sonic Pad avec le câble USB fourni et l’adaptateur (vers USB-C dans mon cas), puis vous allumez l’imprimante. Le firmware de l’imprimante sera flashé avec le firmware Klipper, remplaçant ainsi le firmware Marlin d’origine et hop, le tour est joué.

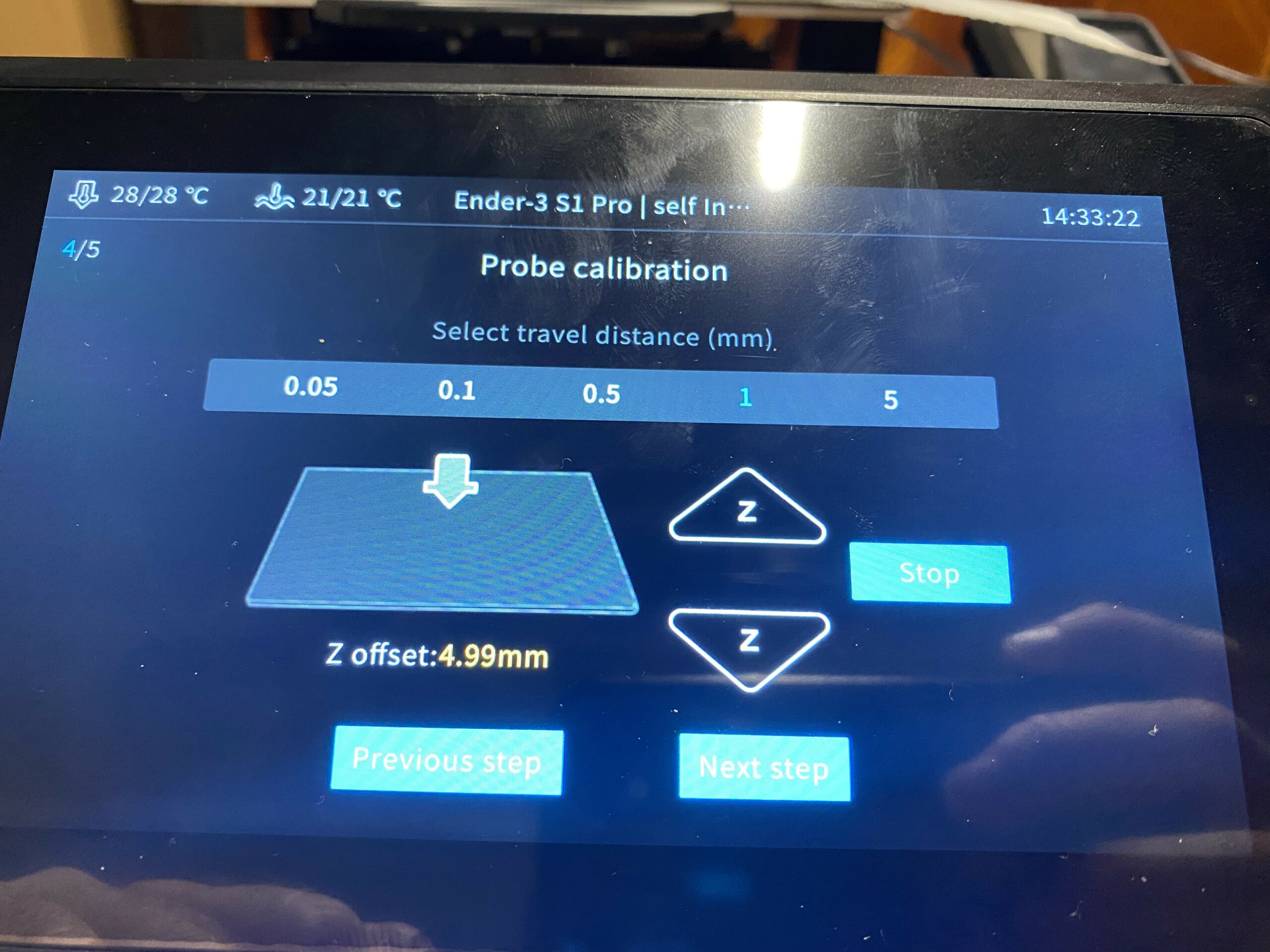

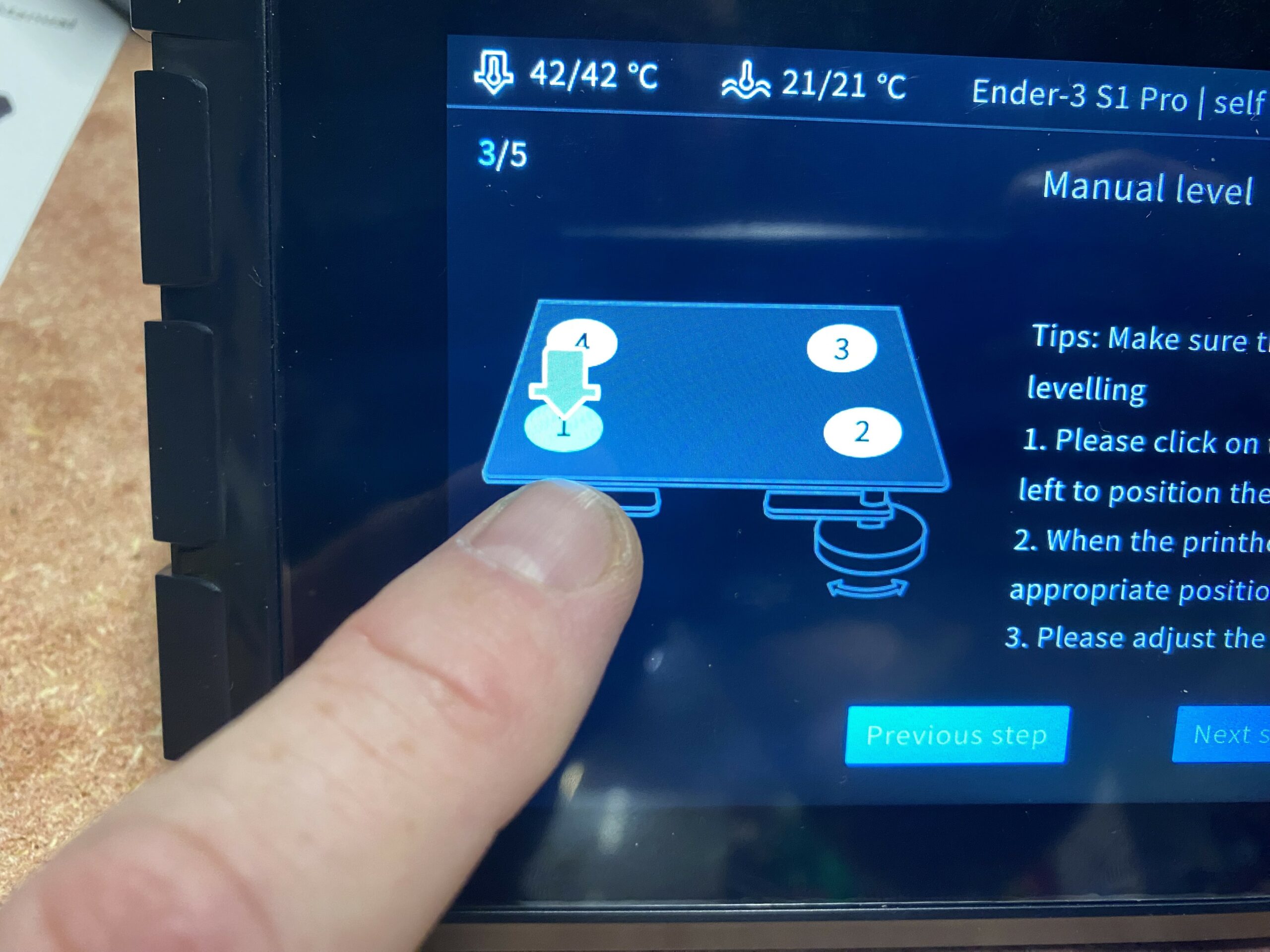

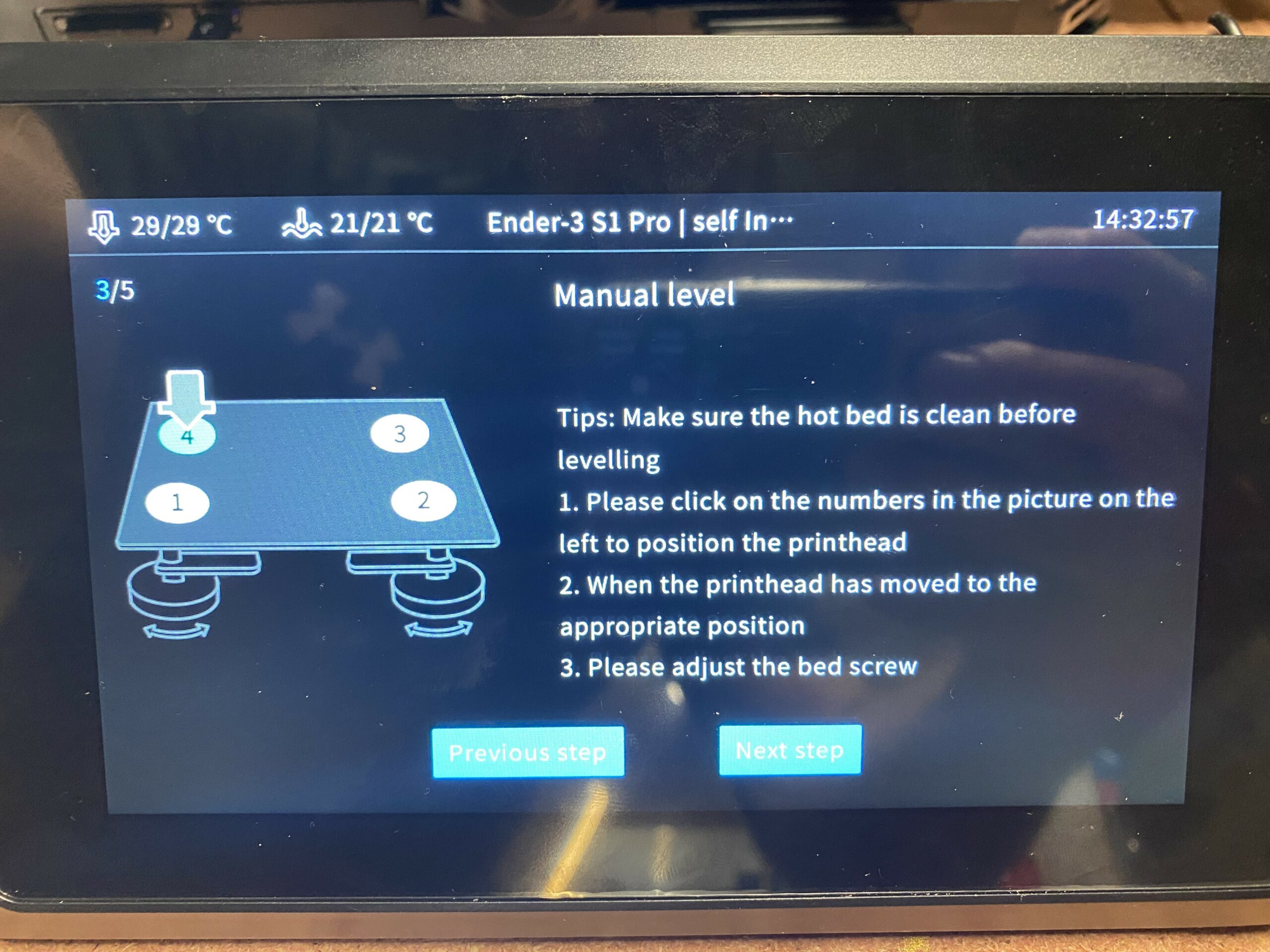

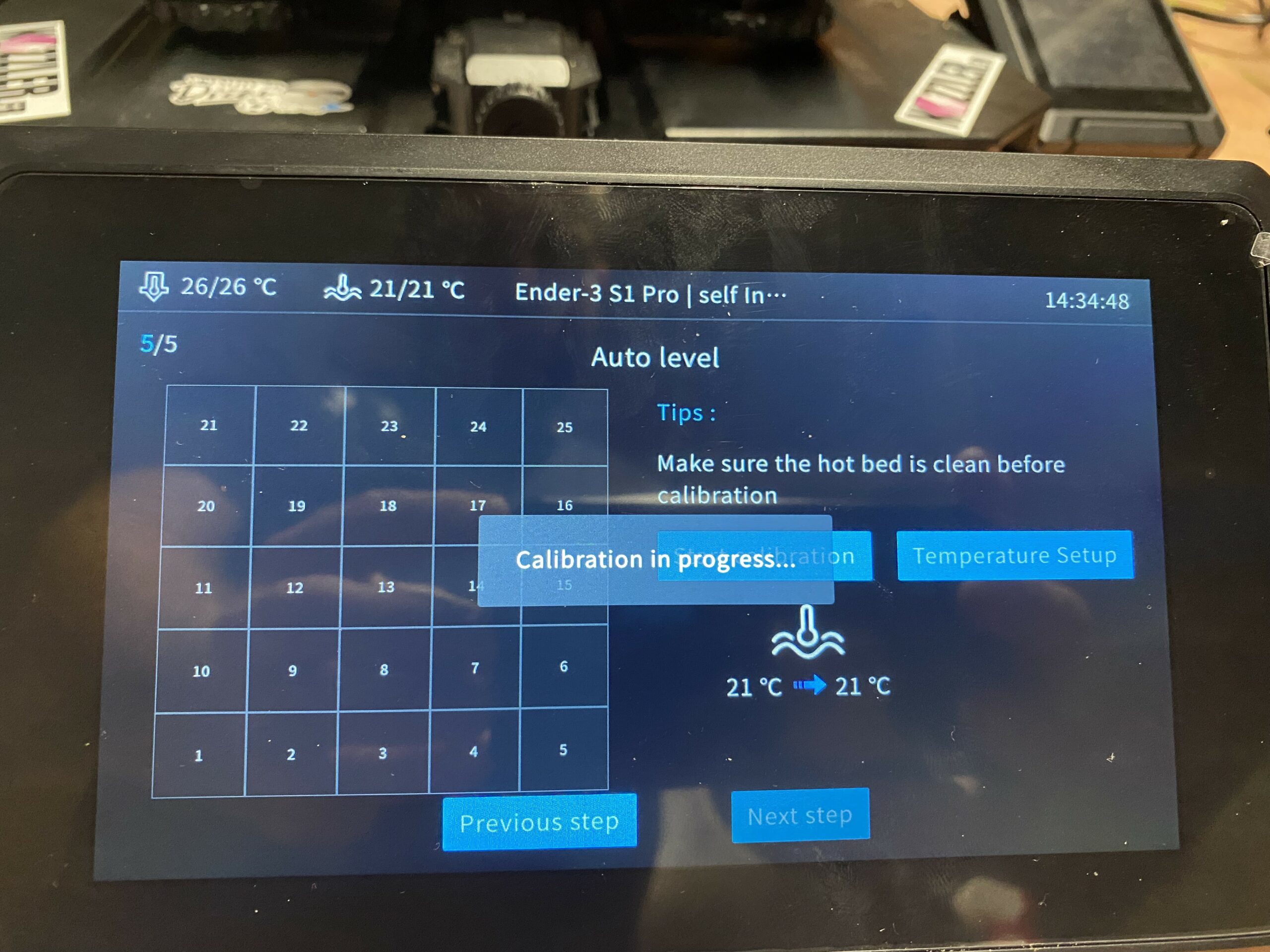

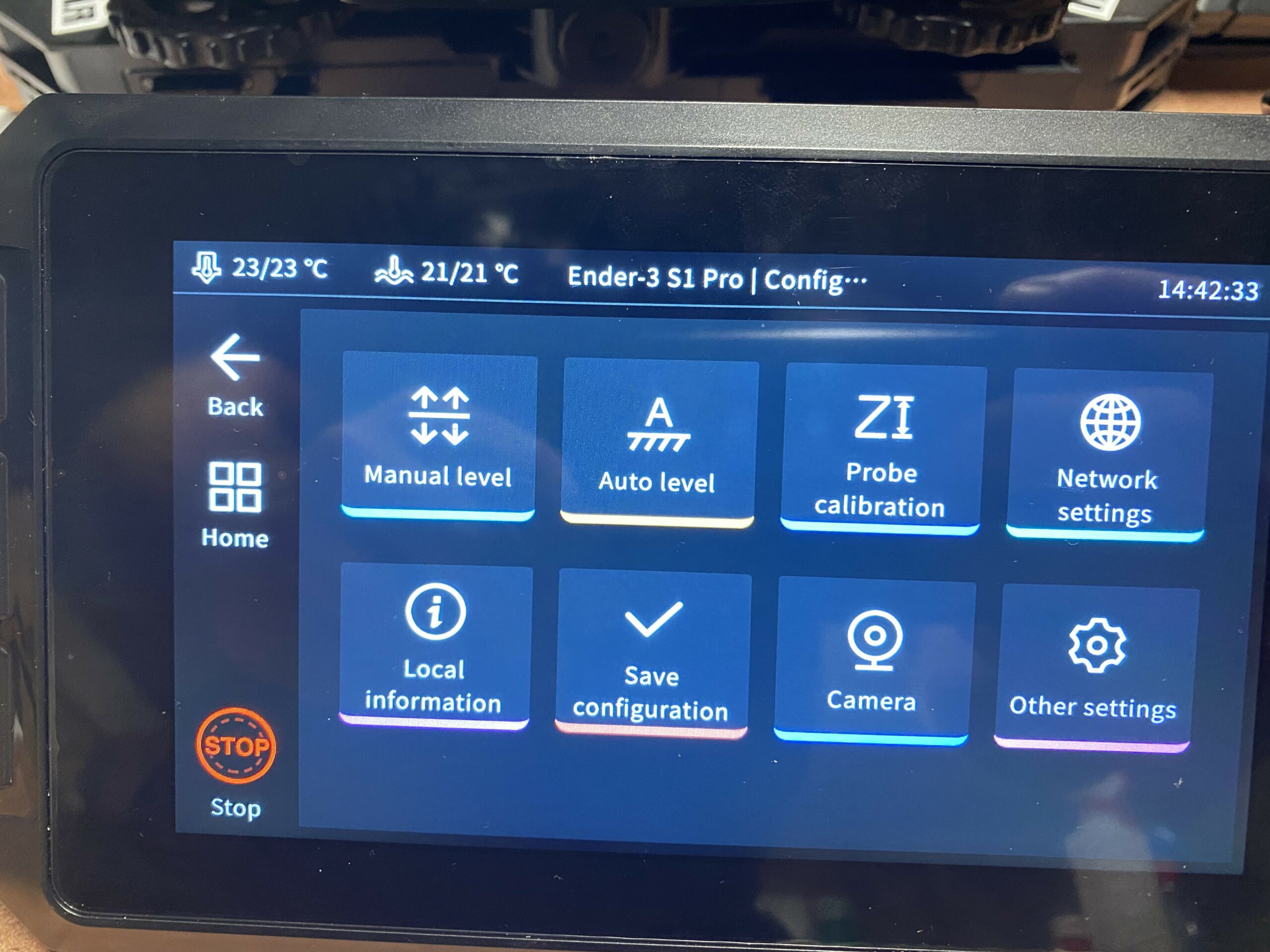

S’en suivra une série de tests à valider sur l’écran du Sonic Pad : vérifier que la hotend et que le ventilateur de refroidissement tournent correctement, ainsi que d’autres tests qui vous amènent jusqu’à la mise à niveau de l’imprimante. Ensuite, le Pad de Creality vous demande de définir la hauteur du Z-offset et il lancera la procédure de nivellement automatique sur 25 points. A noter : vous pouvez monter la température du bed à cette dernière étape de leveling, je me suis calé sur 63°C.

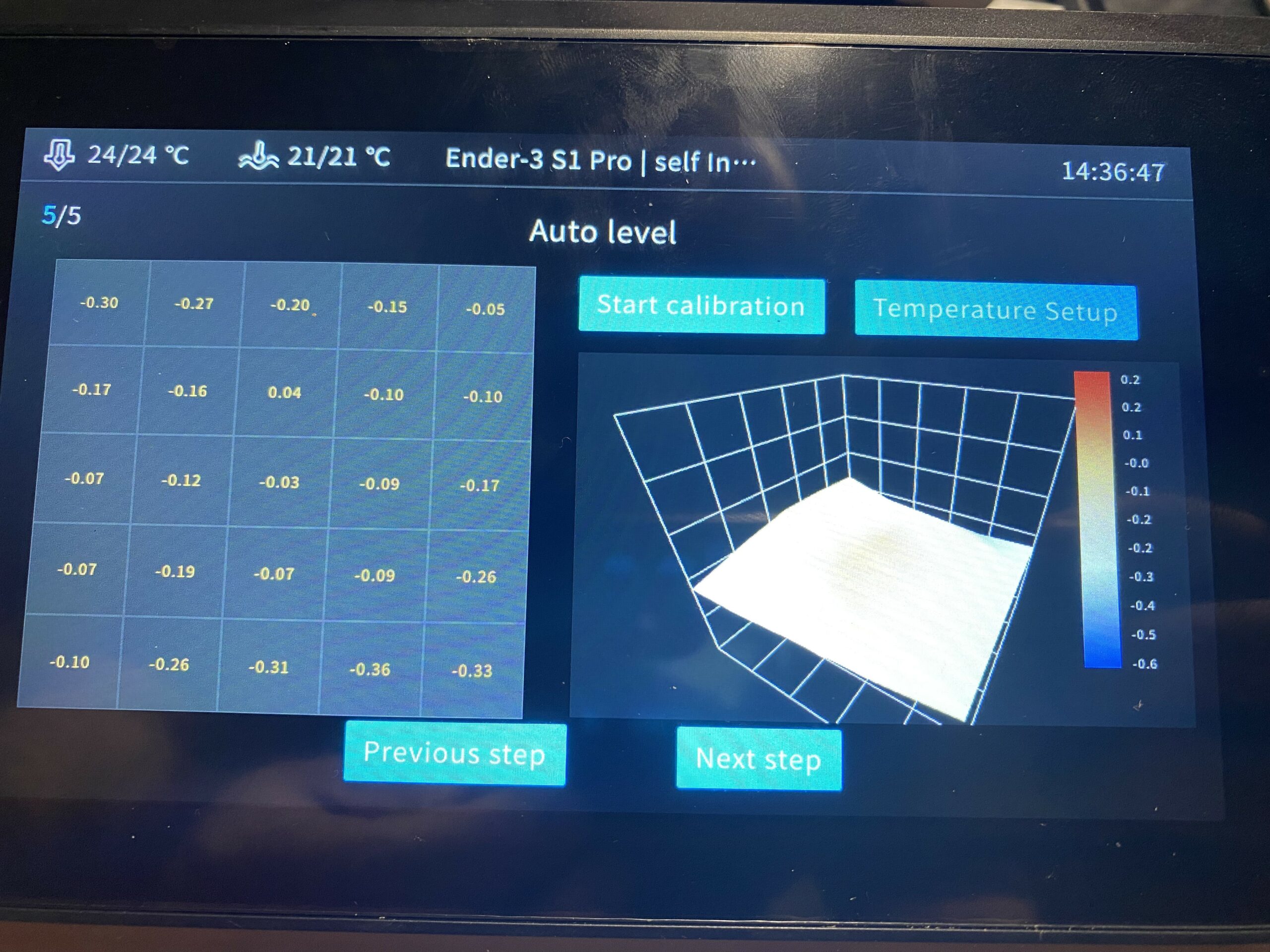

Vous pouvez voir la déviation de votre bed avec des valeurs numériques et une vue 3D, le graphique étant une aide assez précieuse pour le leveling.

Remarque : J’ai laissé l’écran d’origine sur ma Ender car il n’est pas possible de contrôler le module laser avec le Sonic Pad, il faudrait donc revenir à la version antérieure du firmware si je souhaite encore l’utiliser.

Quid de l’interface PC

Maintenant que tout est configuré, vous pouvez taper l’adresse IP du Pad dans n’importe quel navigateur de votre réseau local et vous verrez l’interface web de Klipper.

Elle est très lisible, facile d’accès, beaucoup d’informations sautent aux yeux dans un premier temps mais pas d’inquiétude, vous vous y retrouverez très vite et prendrez un grand plaisir à commander votre machine adorée depuis le canapé de votre salon.

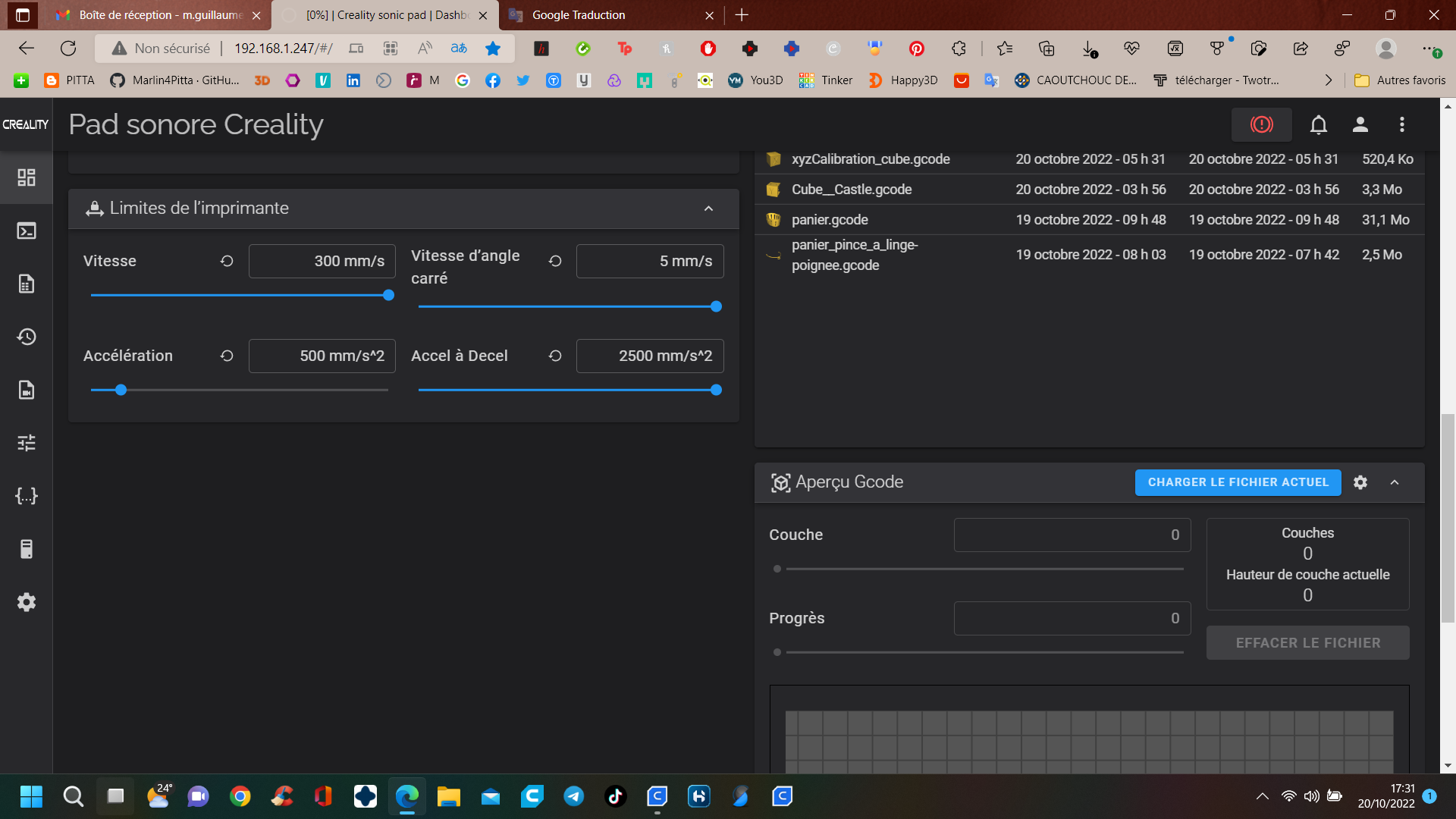

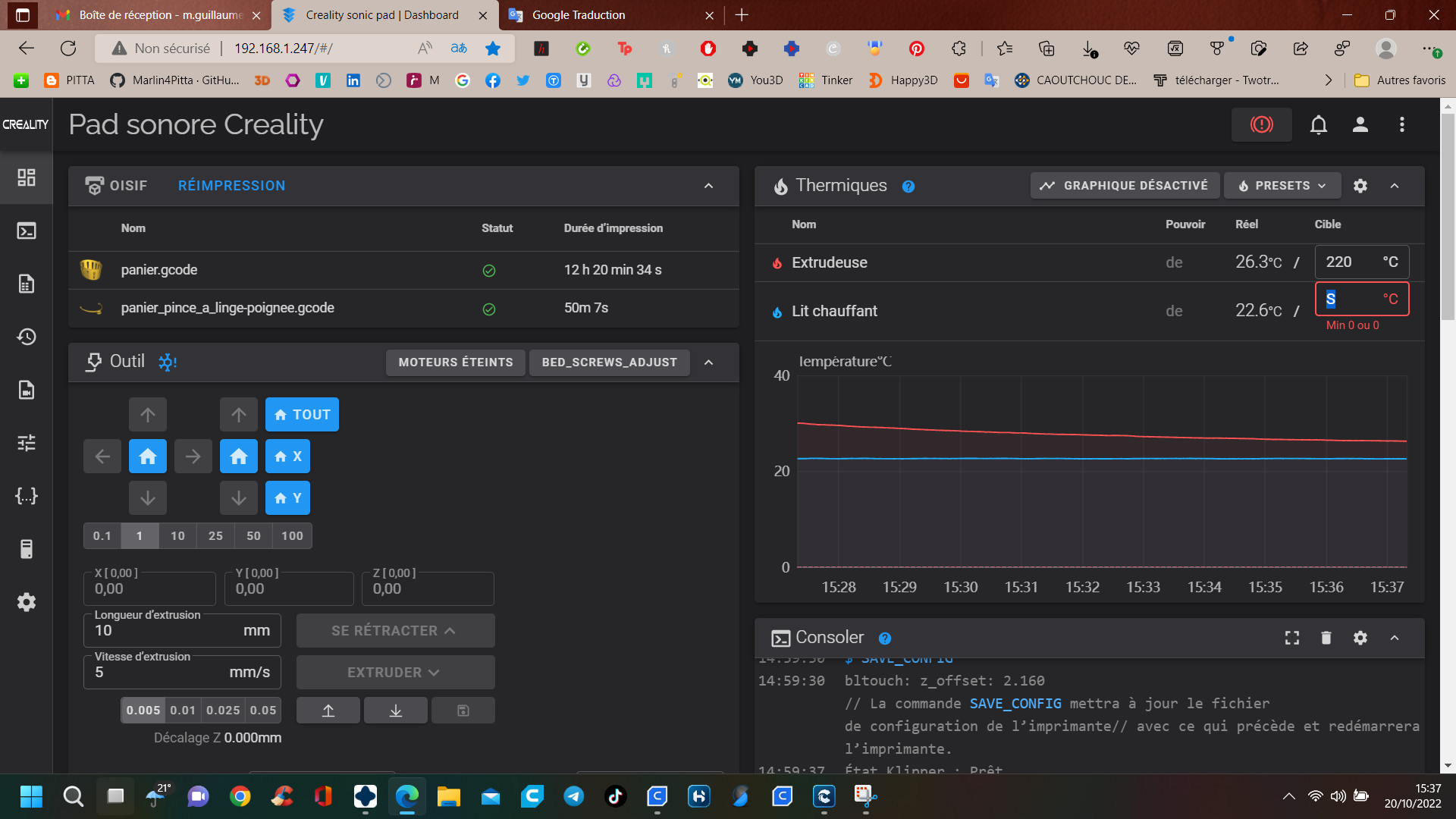

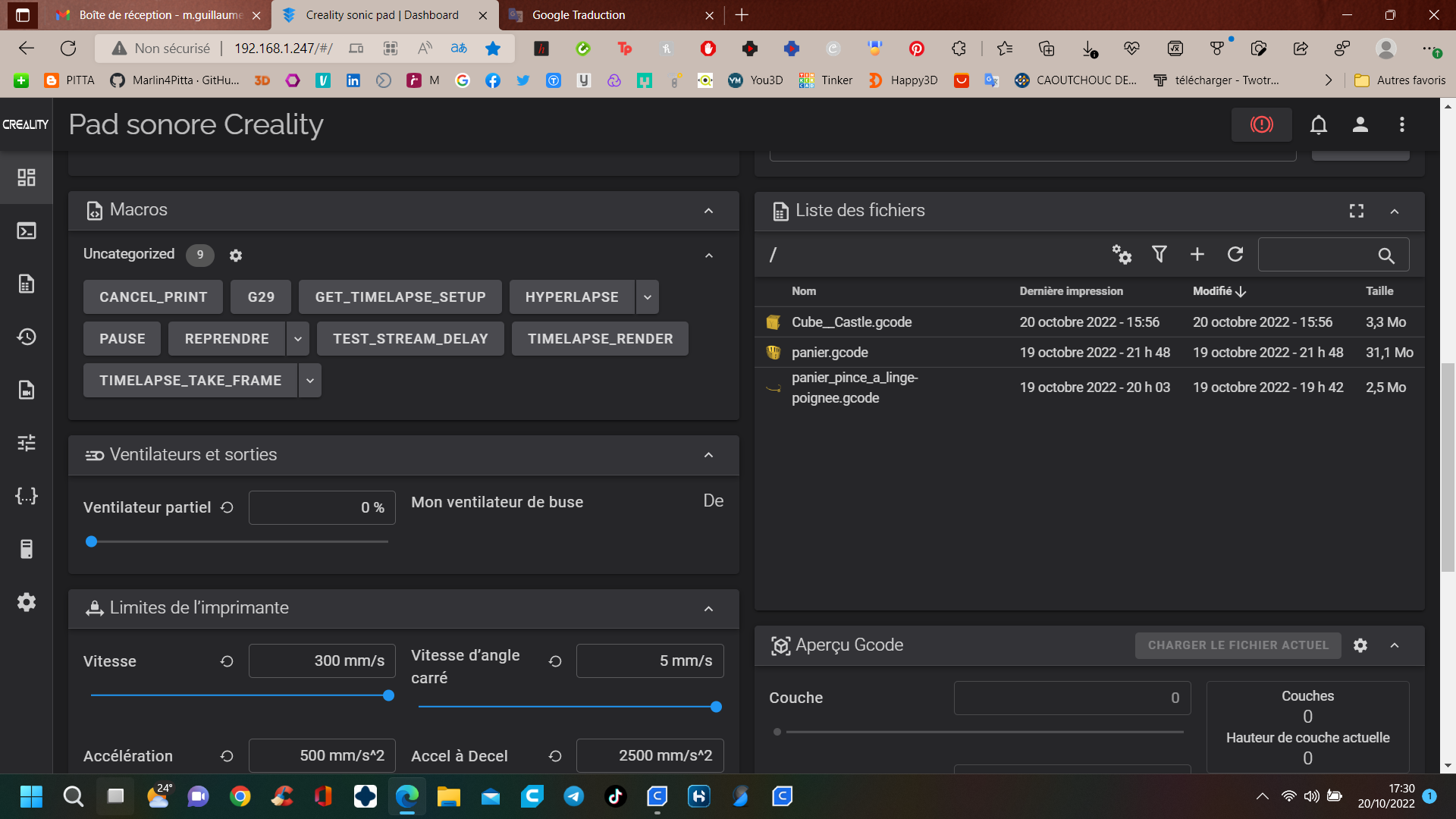

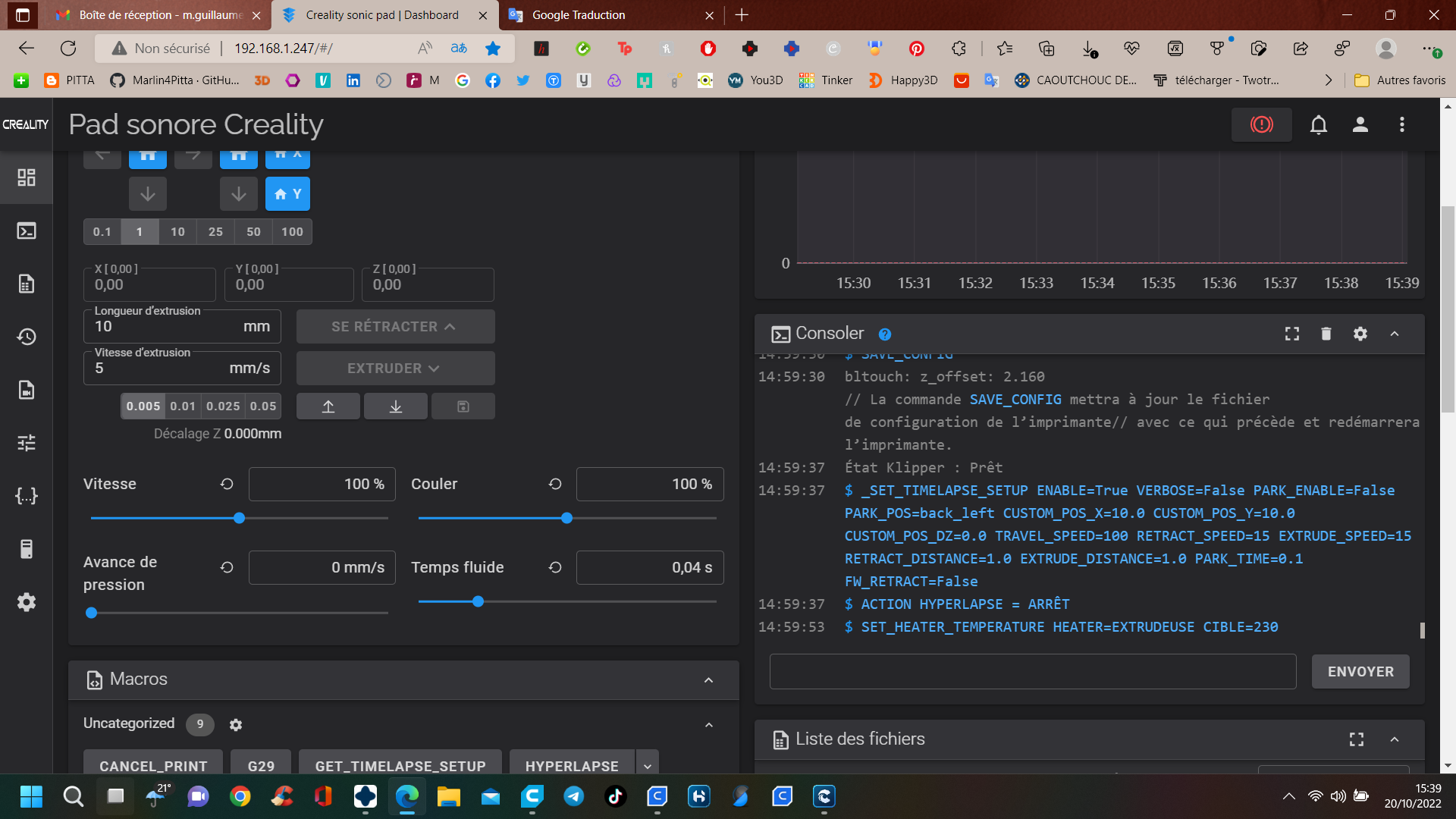

Voici quelques captures d’écran de l’interface :

Tout y est, et tout y est modifiable “online” : vitesse, débit, accélération, ventilation, pause, reprise, timelapse, Z-offset, etc. Tout ! Vous pouvez aussi mettre les fichiers gcode en liste d’attente, ce qui vous fait gagner pas mal de temps en cas de production en petite série.

Quid de l’écran du Sonic Pad

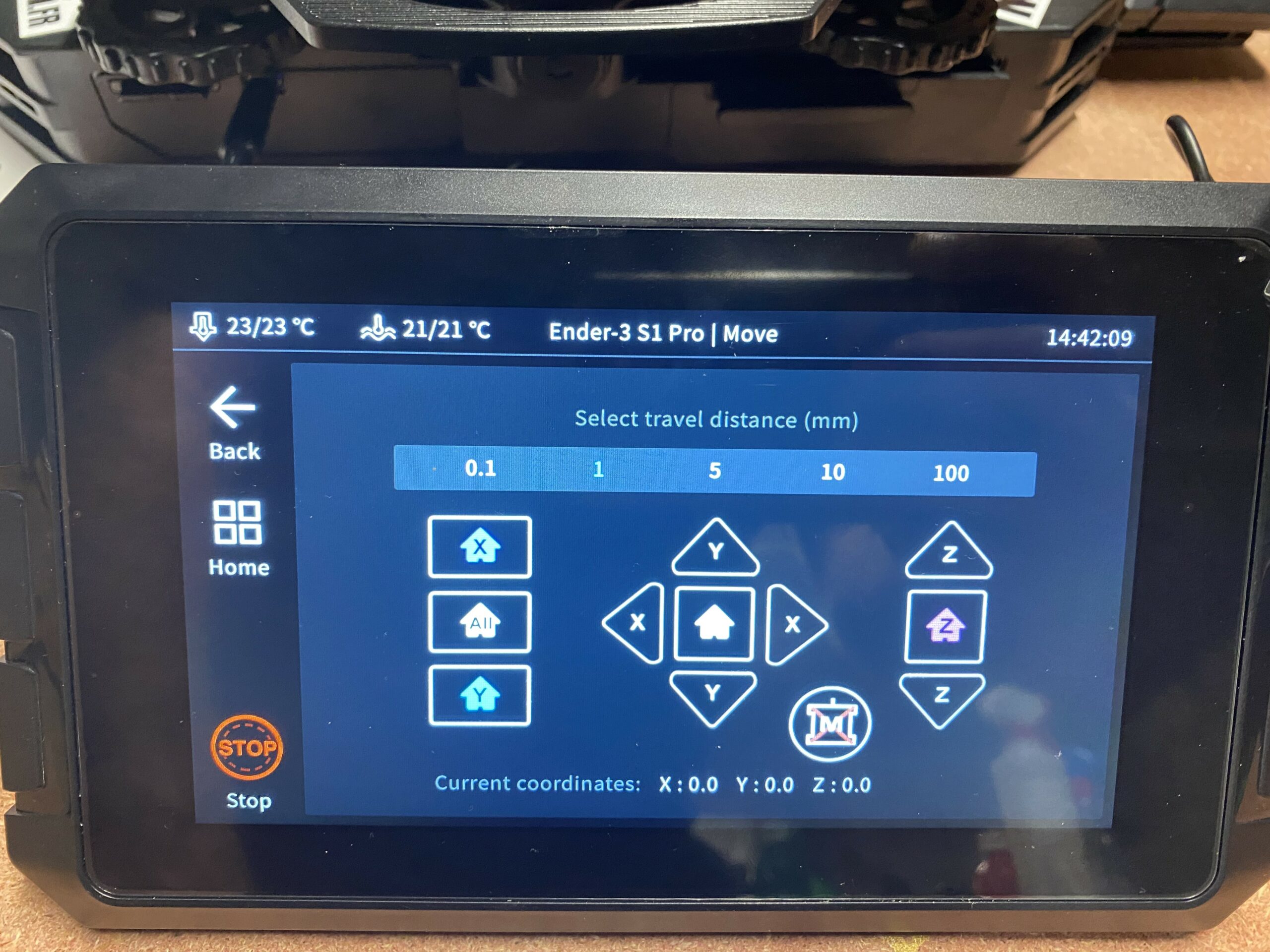

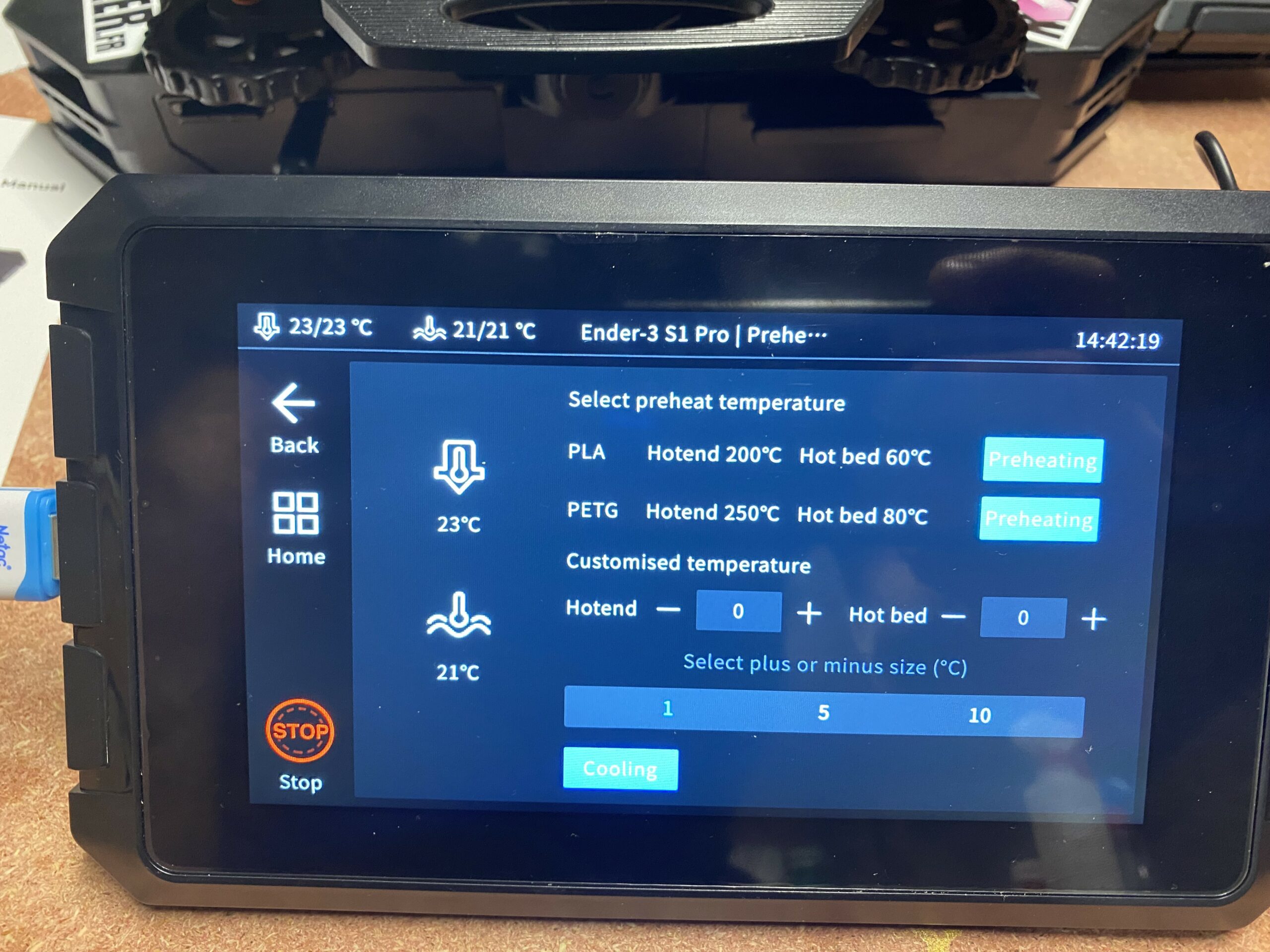

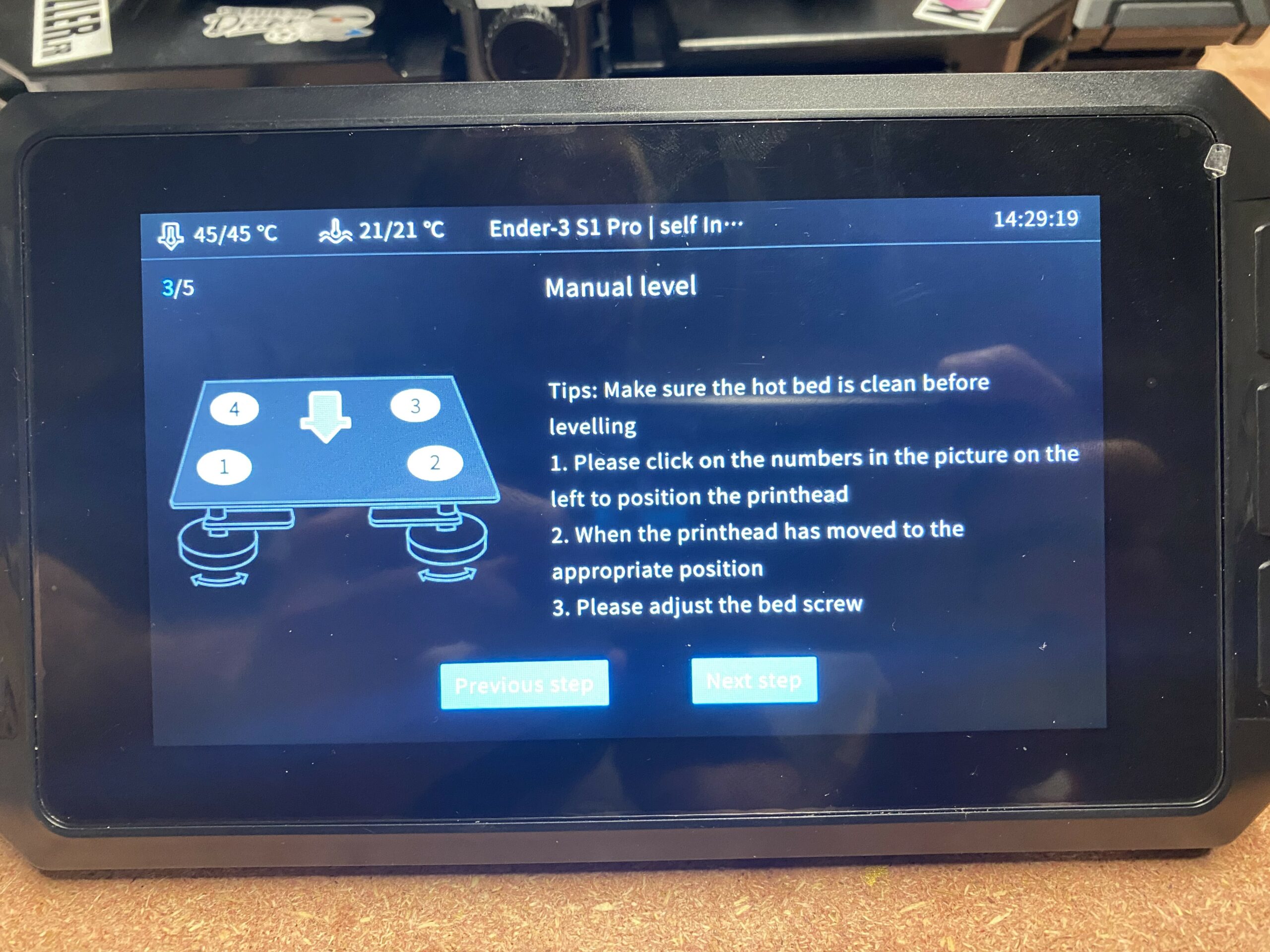

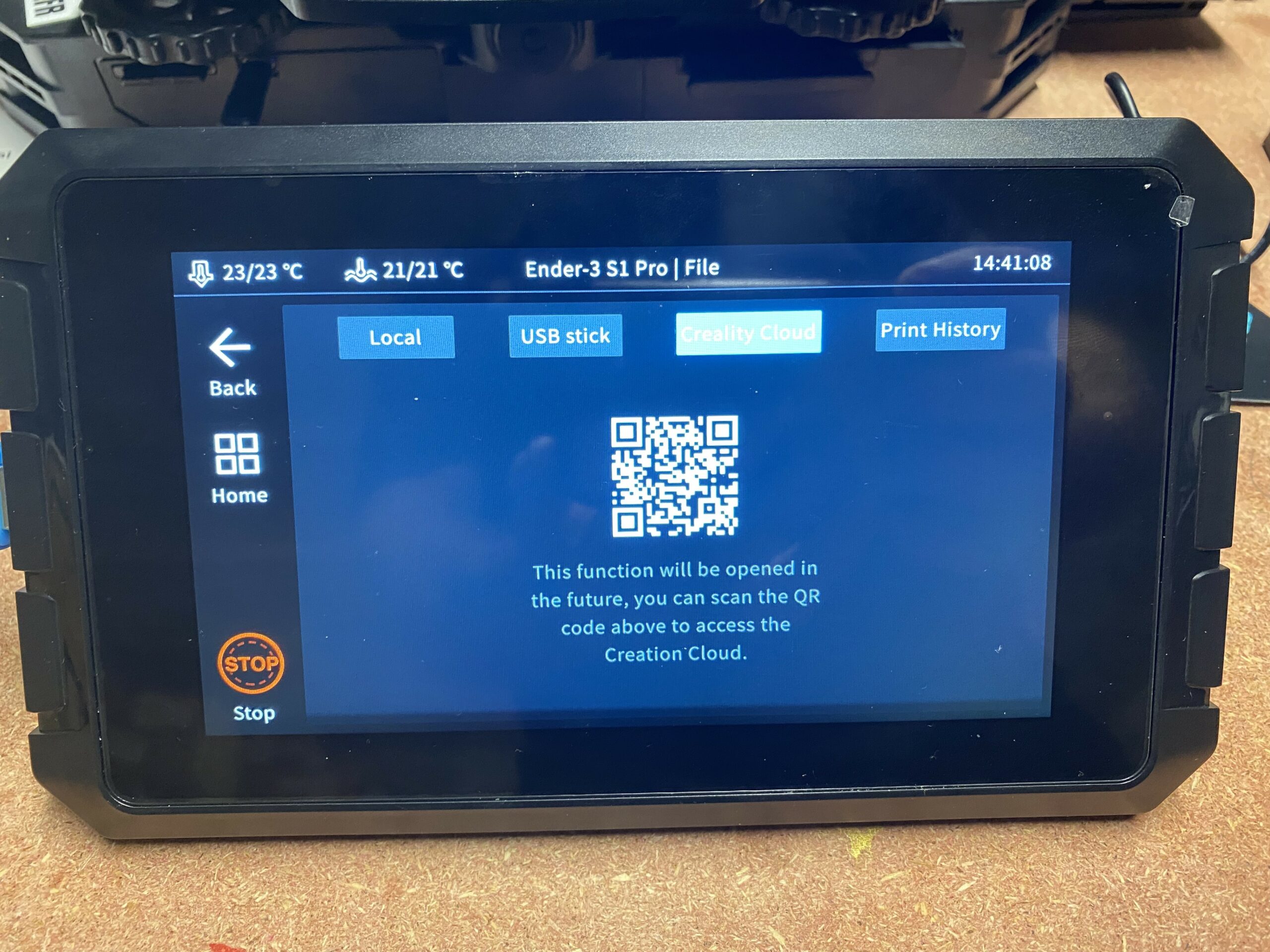

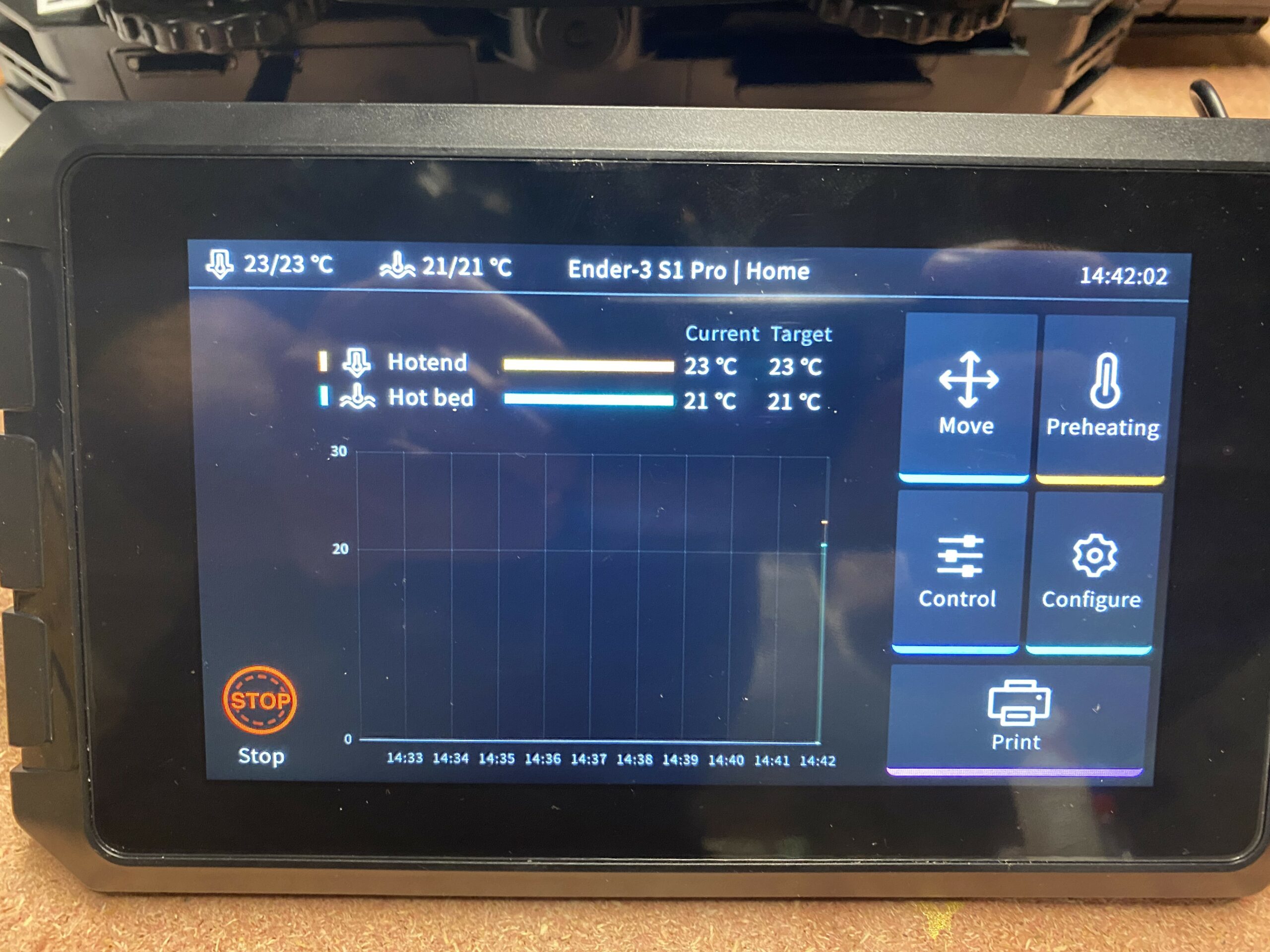

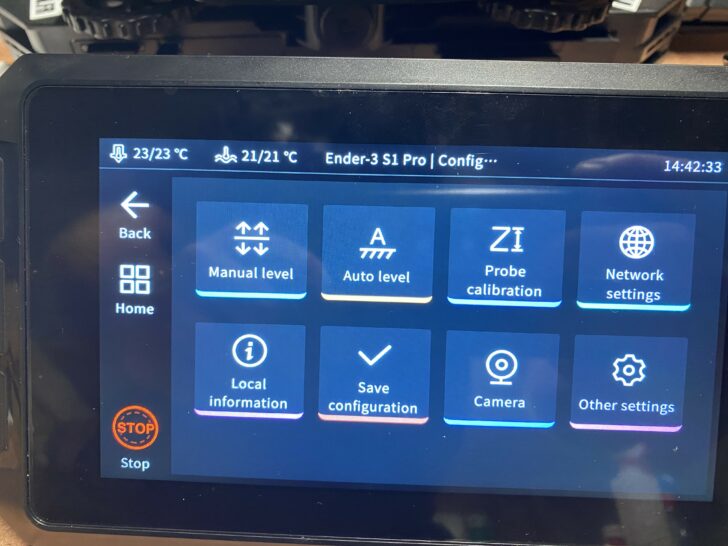

L’écran est agréable, le format est bien choisi, il est réactif au touché. On notera cependant un léger décalage entre la demande d’ordre et son exécution. On y retrouve les même informations que sur un ordinateur, tout est gérable depuis le Pad. C’est génial, cela transforme vraiment la façon de gérer une imprimante 3D et les prints ! Voici quelques photos qui vous donnent un petit aperçu de la simplicité, des options et infos disponibles sur l’écran du Creality Sonic Pad :

L’interface “ouèb” ok, mais que faire avec Cura ?

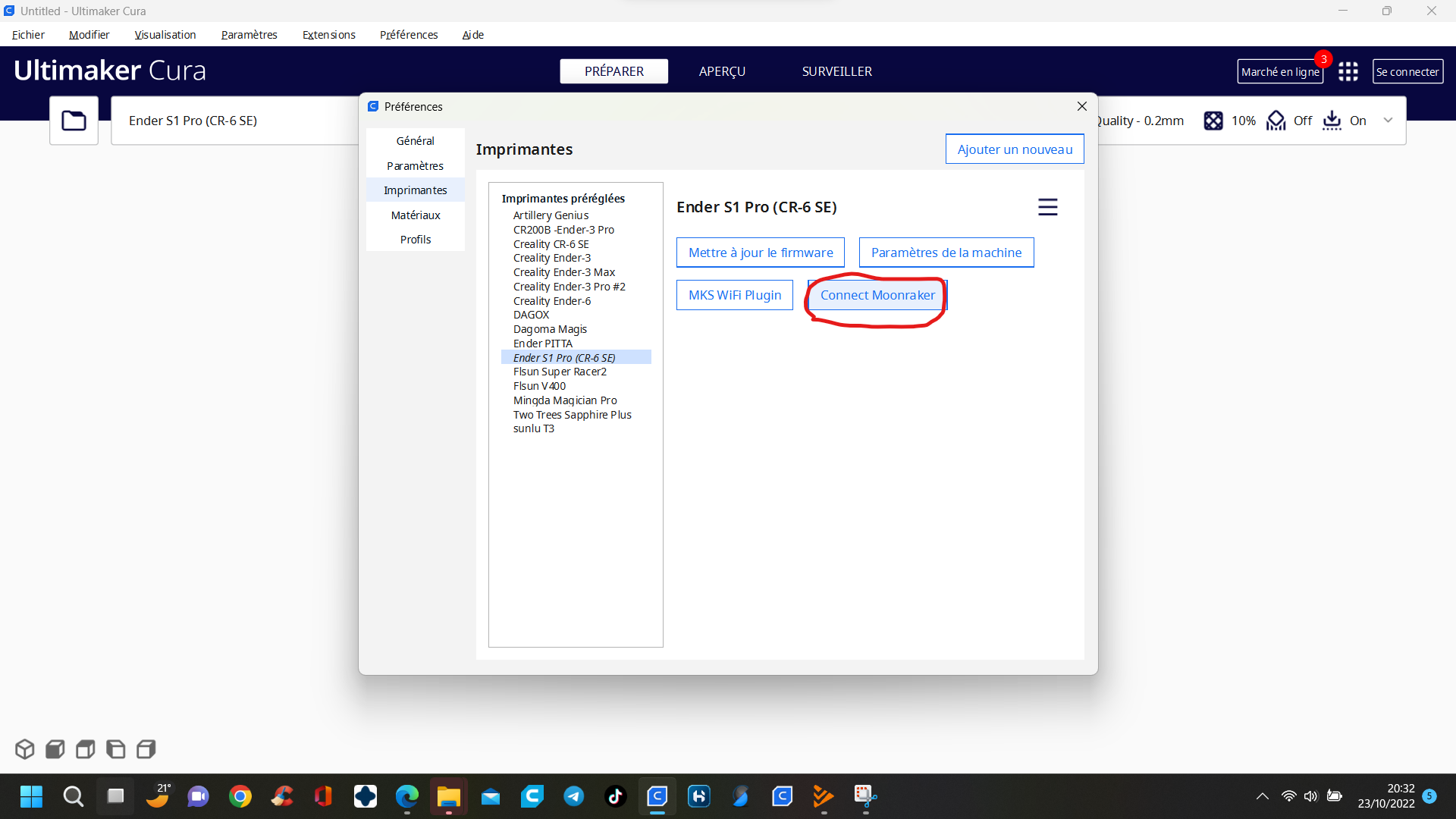

Je ne vais pas trop m’étendre sur Cura car ce n’est pas l’objet de l’article. A noter, il existe l’extension Moonraker dans le magasin en ligne de Cura qui, couplé au Sonic Pad, vous donne une solution clé en main pour commander votre machine depuis le canapé en regardant votre série préférée :

Creality Print, pas en reste

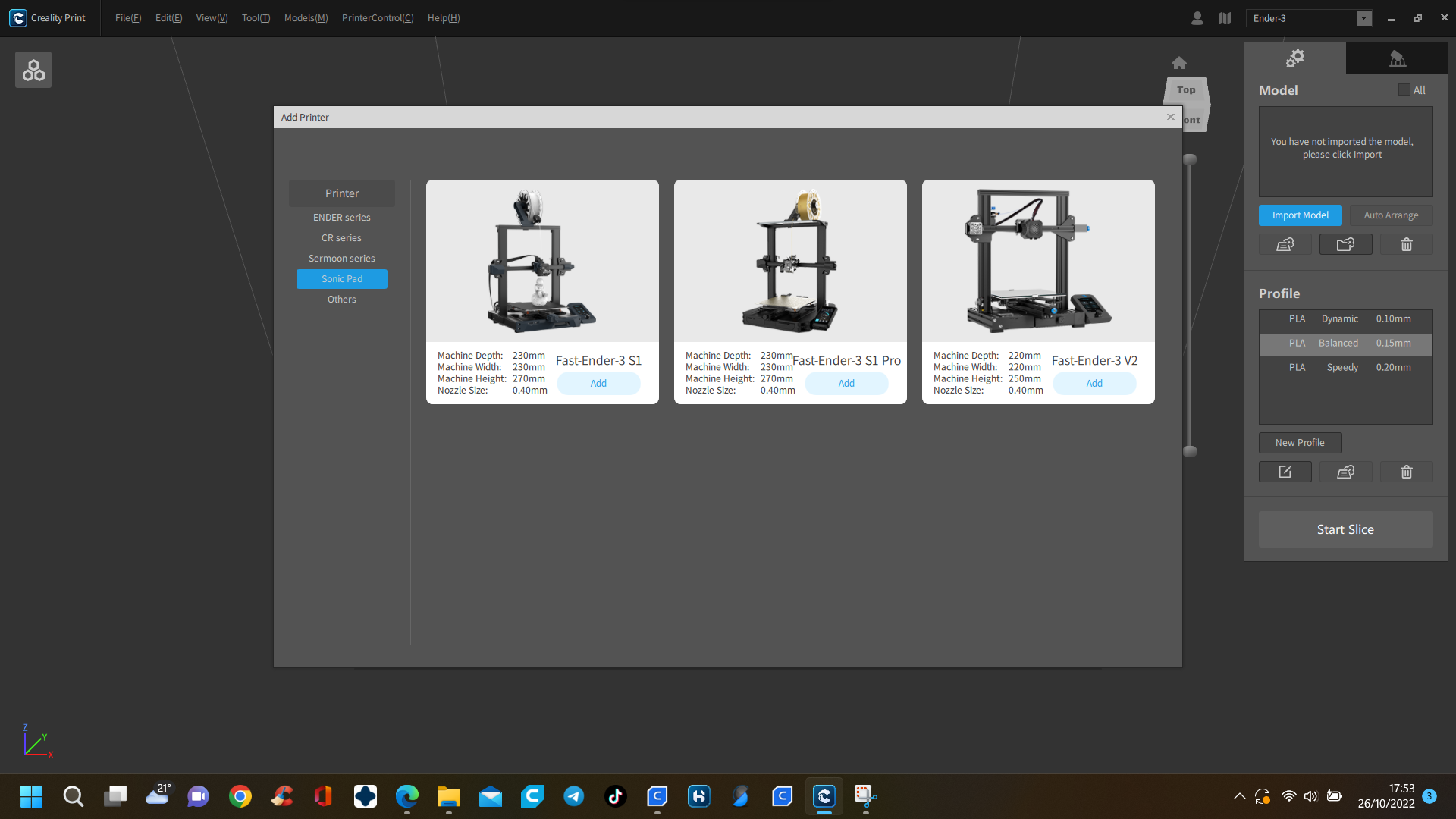

Creality en profite pour livrer une mise à jour de son slicer Creality Print, dans lequel vous avez les profils des machines accessibles depuis le Sonic Pad. C’est d’ailleurs ce slicer que je vais utiliser pour la fin du test avec ma Ender-3 S1 Pro.

Comment utiliser le Creality Sonic Pad

Deux modes

Vous avez à votre disposition deux profils adaptés au Sonic Pad : “Speedy” à 160 mm/s et “Balanced” à 120 mm/s, soit à peu de chose près trois fois plus vite que les vitesses moyennes d’origine de la Ender S1 Pro.

Test de résonance

Mais avant de vous lancer, il vous faut passer par le test de résonance.

(Résolu depuis la dernière mise à jour) : Tutoriel : allez dans le menu “Autres paramètres” – “Options avancées” – “Mesure des résonances”. Après avoir fixé l’accéléromètre, le test de résonance commence et Klipper fait vibrer l’axe X à différentes fréquences.

C’est rapide et assez amusant. Une fois l’opération terminée, Klipper configure automatiquement les valeurs optimales, les enregistre et redémarre le système. Vous n’avez à le faire qu’une seule fois mais je vous recommande de refaire la procédure si vous devez retendre vos courroies ou déplacer votre imprimante. J’ai trouvé étonnant que Creality ne détaille pas plus cette manipulation dans la notice.

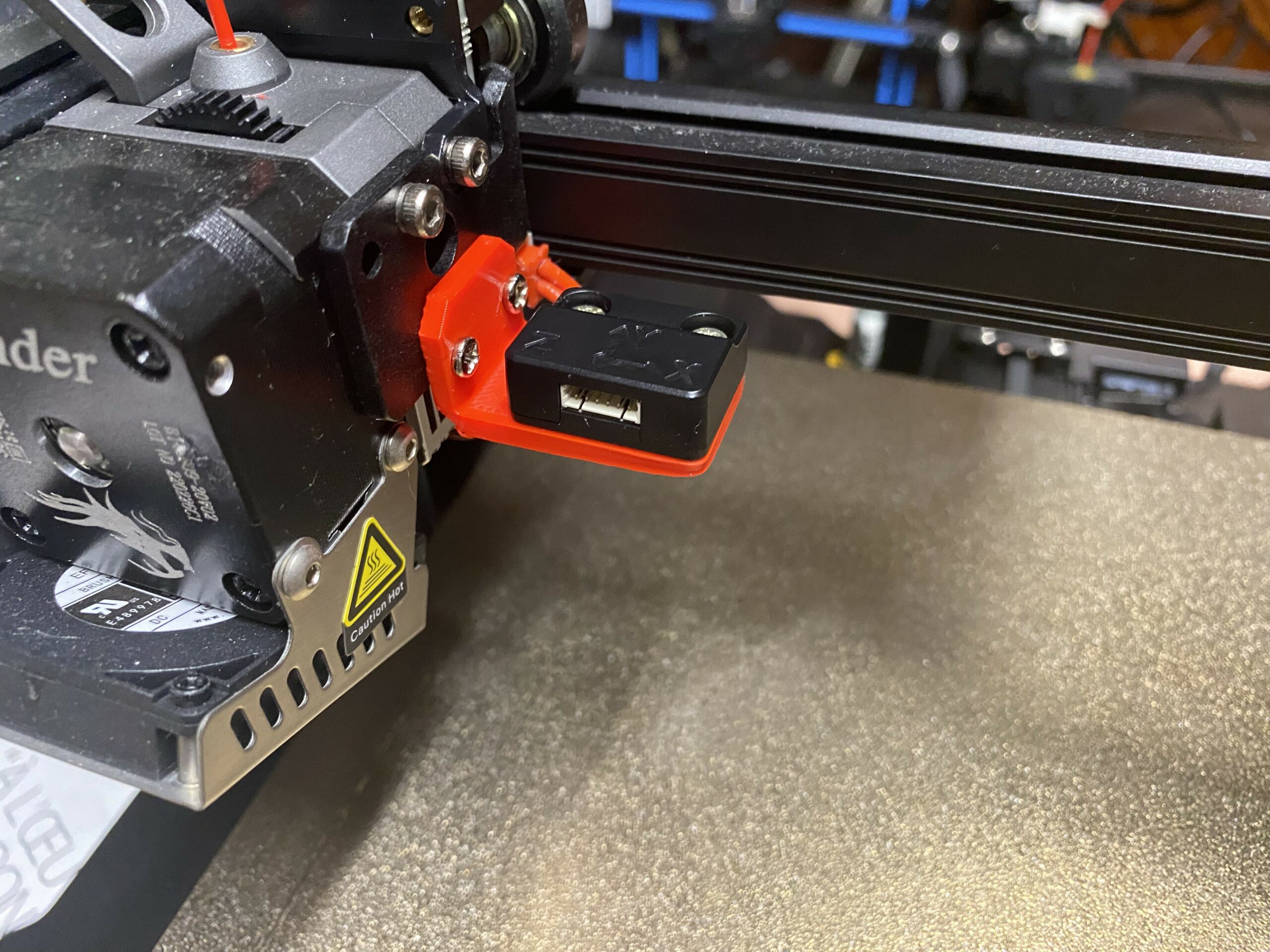

De plus, ils ont oublié un détail qui a son importance : sur une imprimante cartésienne, le plateau aussi est mobile donc oui, pour ceux qui ont suivi, vous devez aussi exécuter cette manipulation sur l’axe Y. Creality n’a pas prévu de pièce (j’entends par là un STL) à fixer sur le bed. J’ai utilisé du ruban adhésif chatterton. Il faut vraiment que le capteur ne bouge pas, donc adhésif +++. Ensuite, via la console de l’interface web, vous allez envoyer les commandes suivantes : « SHAPER_CALIBRATE AXIS=Y » puis « SAVE_CONFIG » et voilà, vous pouvez vous lancer dans l’approche des grandes vitesses avec votre imprimante.

Source : Mesure des résonances – Documentation Klipper (klipper3d.org)

Les prints et les vitesses obtenues

Cube de calibration

Je n’ai testé que le profil le plus rapide de Creality Print et mon profil Cura en comparaison sur le test du cube.

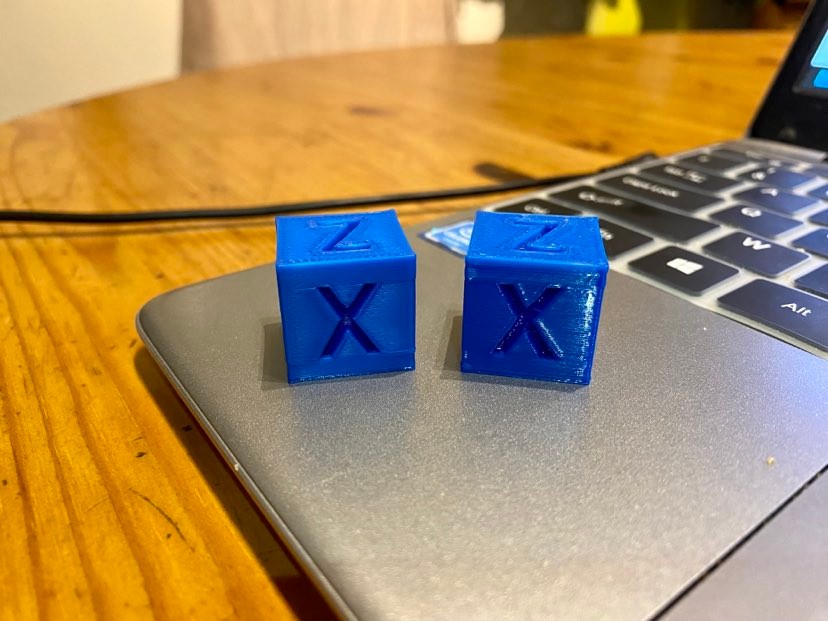

Cura fut plus rapide de quasiment deux minutes par rapport au slicer de Creality, pourtant la hauteur de couche du profil donné dans Creality Print est de 0,25 et la mienne de 0,2 mm. La qualité des deux blocs est parfaitement égale, belles réalisations pour les deux slicers, et donc en moins de dix minutes pour Cura : déjà bluffant !

Benchy boat

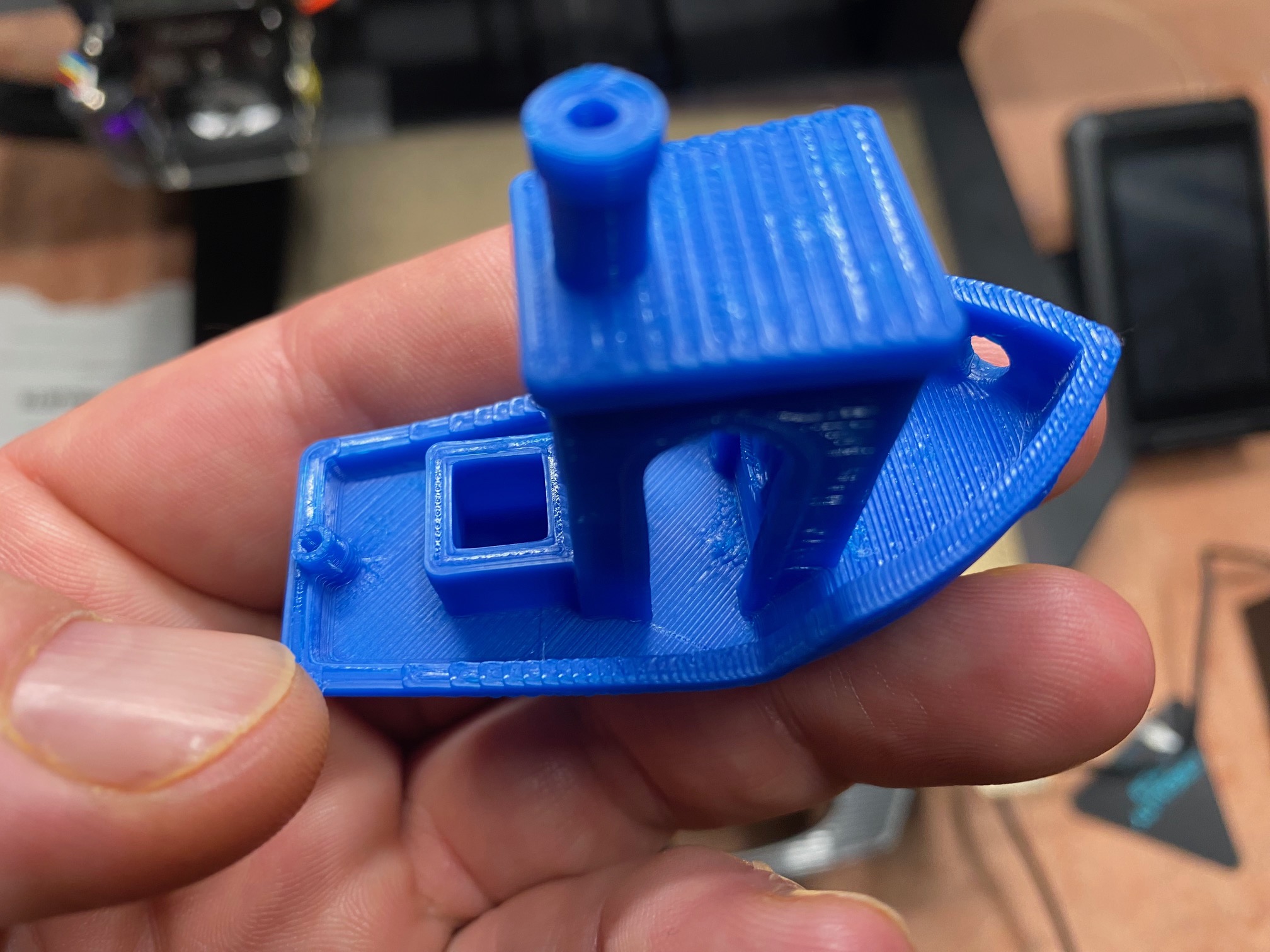

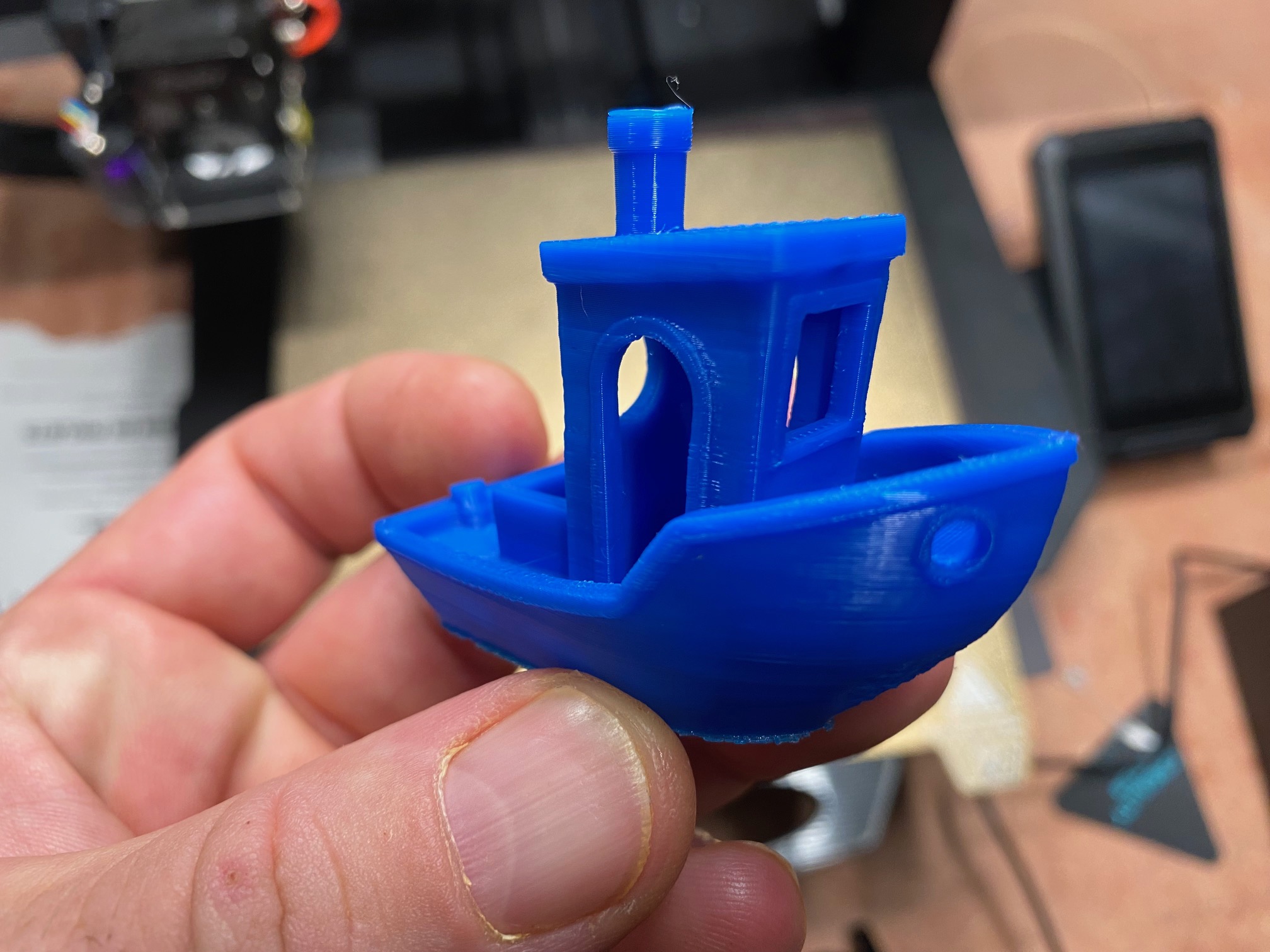

Comme pour les cubes, j’ai utilisé un PLA bleu de la marque française Capifil pour imprimer ce classique Benchy boat avec le profil “Balanced” à la vitesse de 120 mm/s, préparé avec le slicer Creality Print.

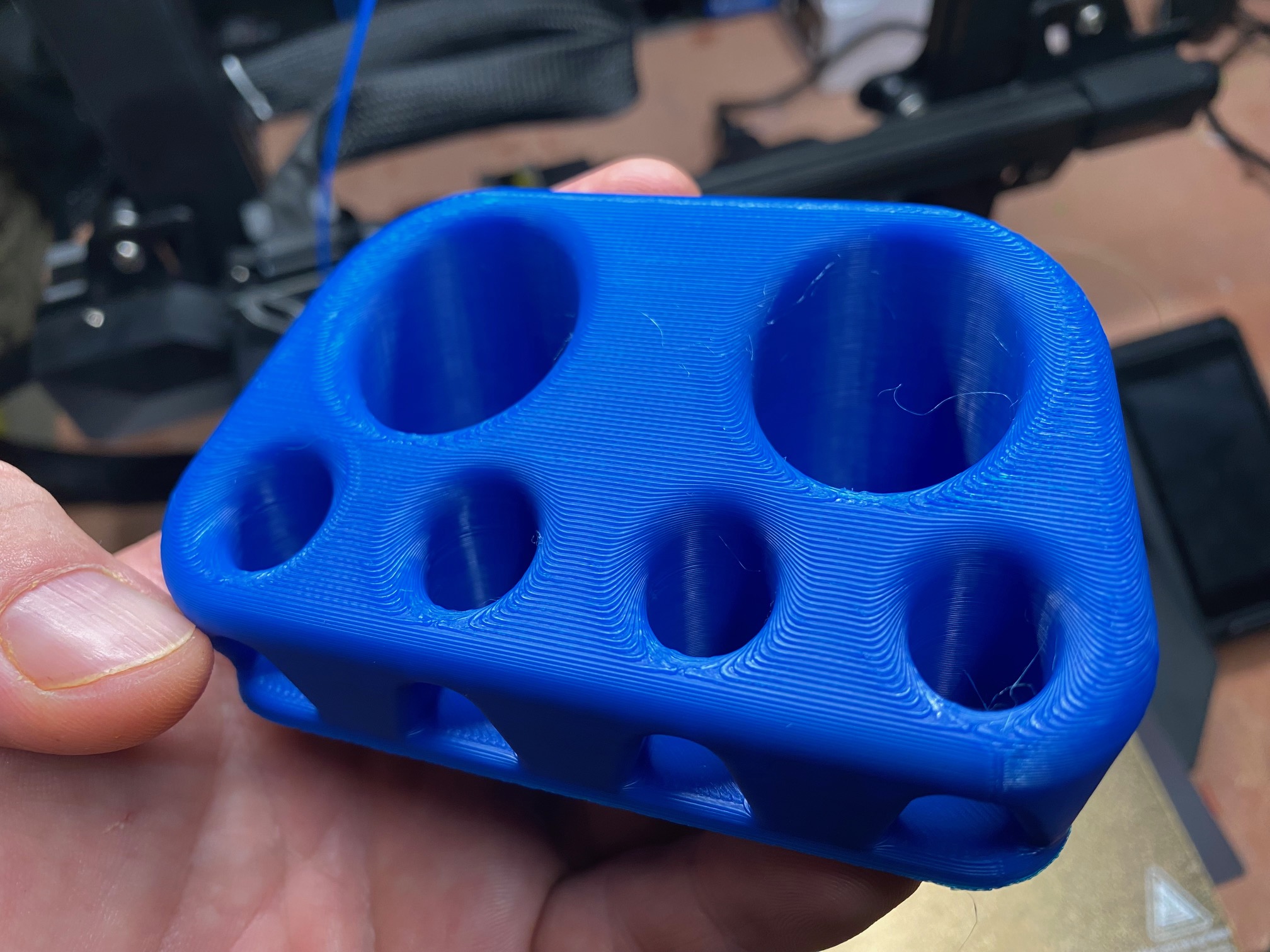

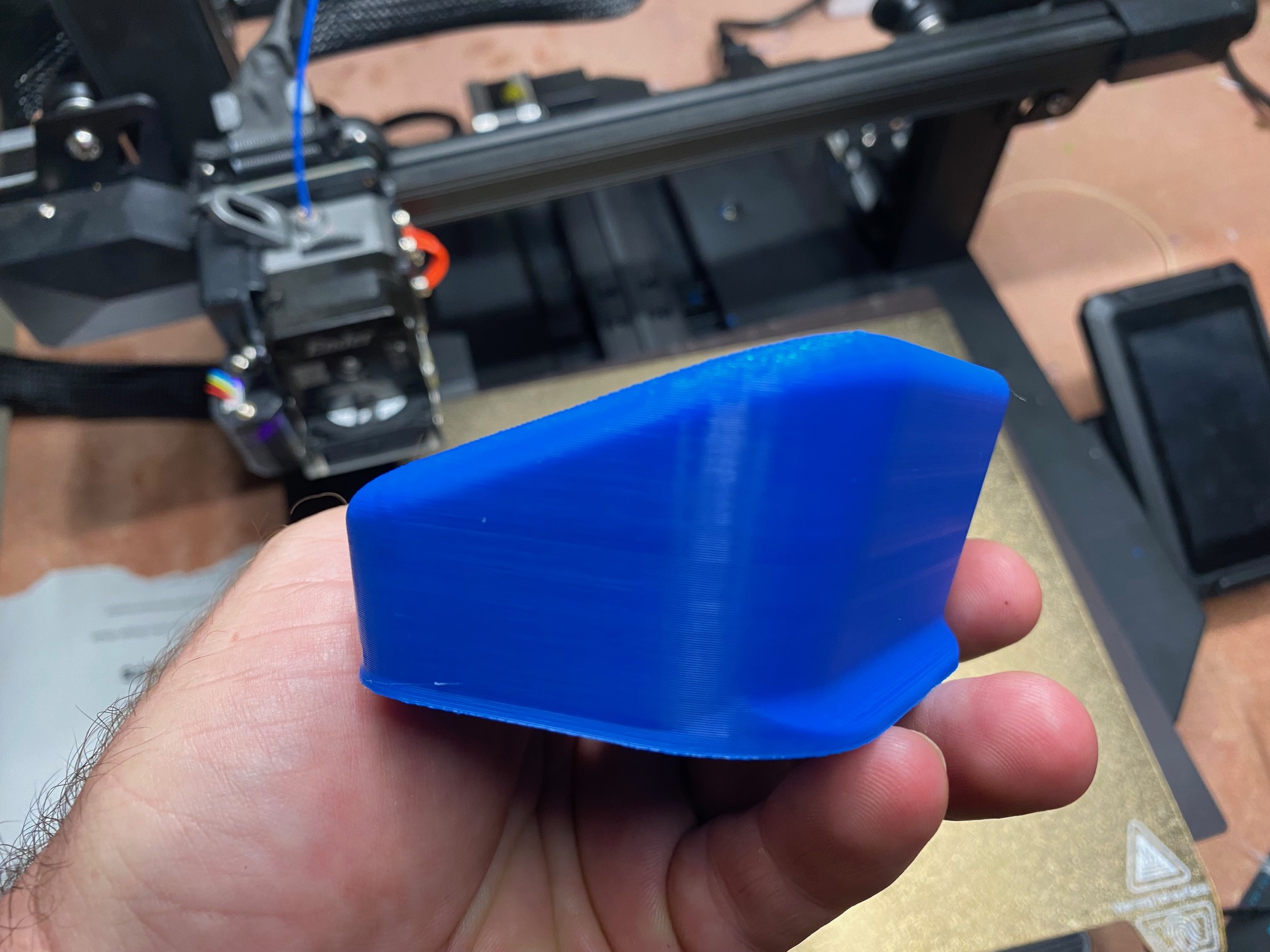

Support de brosse à dents électrique Oral B

Ce print a nécessité 3 heures avec le profil “Speedy” qui atteint 160 mm/s, toujours en PLA bleu.

Panier pour pinces à linge

Ici encore, j’ai utilisé le slicer de Creality sur son profil “Speedy” à 160 mm/s. J’ai obtenu un beau résultat, sans faute, ici avec du PETG rouge.

L’avance de pression

Pour les plus exigeants d’entre vous, je vous donne le lien pour travailler l’avance de pression avec Klipper : Avance de pression – Documentation Klipper (klipper3d.org). Je ne l’ai pas développé car ce paramètre est dépendant du matériau, il faut comprendre ici qu’il sera à rechercher pour chaque filaments et marques. Par contre, les résultats sur les coins et angles sont assez spectaculaires et dans le cadre d’une entreprise d’impression 3D, cela peut faire la différence avec la concurrence.

Mise à jour de début novembre

Outre l’ajout de nouvelles imprimantes dans la liste de compatibilité, l’update de novembre 2022 apporte d’autres nouveautés au SonicPad :

• SSH ouvert avec nom d’utilisateur: creality, mot de passe: creality.
• Ajout de l’interface Web Mainsail : vous devez utiliser l’adresse IP avec le port 8819, par exemple 192.168.1.10:8819.

Mise à jour décembre 2022

Le nouvel update permet de connecter jusqu’à quatre imprimantes 3D à un seul Sonic Pad. Ce tutoriel vidéo explique comment le faire.
